Intercom con Rspberry Pi

El objetivo de este proyecto es realizar un intercom , para facilitar la comunicación entre técnicos y realizador de un programa de Televisión en directo.

Requisitos:

Para realizar el intercom con la Raspberry se necesitan varios componentes:

Raspberry Pi3
Tarjeta SD
Router
Smartphone
Cascos o auriculares

Pasos de preparación

Para hacer funcionar el IntercomPI debemos instalar el S.O y configurarla , para esto hay que seguir estos pasos:

Descargar el S.O de la pagina oficial (http://download.raspberry-asterisk.org/raspbx-04-04-2018.zip)
Extraer el fichero .zip que acabamos de descargar
Montar el archivo .iso en la tarjeta sd con el programa Etcher ( https://www.balena.io/etcher/ )
Conectamos la tarjeta SD a la Raspberry
Conectamos la Raspberry a la red mediante un cable Ethernet
Nos autentificamos , los datos pretederminados son :

Pasos de instalación

Tras la realizar los pasos de instalación del S.O , ahora necesitamos configurar la PBX

Primero necesitamos autentificarnos con para proceder a la configuración con los siguientes datos:

root
raspberry

El segundo paso consiste en actualizar el S.O a la ultima versión , utilizando los comandos :

$sudo apt-get update
$sudo apt-get upgrade

Tercer paso configuración del wifi/cable, para ello tenemos que intalar el paquete Network-manager:

 $sudo apt-get install network-manager

Cuarto paso abrimos la configuración de red con el comando:

$nmtui

Quinto paso seleccionamos activar conexión wifi/cable ,y despues activamos la opcion ip manual y escribimos nuestras direcciones ip

Después reiniciamos la raspberry

Creación sala de conferencia

Iniciamos nuestro navegador y tecleamos la dirreccion Ip del servidor fijada anteriormente

Nos registramos como administradores

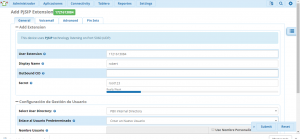

Y después en el menú seleccionamos applicacciones y despues extensiones, aquí es donde añadimos los usuarios, para esto ,utilizare la tabla de dirrecciones ip ,como usuarios y la clave por defecto de todos sera root123

Teléfonos móviles

Dirección IP	Nombre de teléfono	Grupo de trabajo	Nº teléfono
172.16.13.75	Android Jaime Aguilar	un mewtwo shiny	1721613075
172.16.13.76	Windows Phone Juan Portela	un mewtwo shiny	1721613076
172.16.13.77	Android Miguel Jimenez	Heartless	1721613077
172.16.13.78	Android Daniel Hoyos	Heartless	1721613078
172.16.13.79	Android William Gallego	Bosoki	1721613079
172.16.13.80
172.16.13.81	Iphone Johnson Oboni	Bosoki	1721613081
172.16.13.82	Android Carlos Agapito	DriftTube	1721613082
172.16.13.83	Iphone Jeanpierre Ortiz	Anunnaki	1721613083
172.16.13.84	Android Scurtu Robert	Heinsenberg	1721613085
172.16.13.85	Android
172.16.13.86	Android Ivan Soriano	Heinsenberg	1721613086
172.16.13.87	Android Noel Medina	Meeseeks	1721613087
172.16.13.88	Android Kevin Castro	DriftTube	1721613088
172.16.13.89	Android Bryan Chiluisa	Anunnaki	1721613089
172.16.13.90	Android Daniel Vasquez	Grandstream	1721613090
172.16.13.91	Android Josue Paredes	Grandstream	1721613091
172.16.13.92	Iphone Marta Gomez	Los Renegados	1721613092
172.16.13.93	Android Rebeca Tudoran		1721613093
172.16.13.94	Android Ibrahim El Asri	Iluminati Confirmed	1721613094
172.16.13.95	iPhone JK	Profesor	1721613095
172.16.13.149	Android Fernando Soria	Los Renegados	1721613149
172.16.13.237	Android Javier Ocaña	Los Renegados	1721613237

Después de crear todas las extensiones pasamos a crear la sala de conferencia ,que esta en aplicaciones y conferencia.Aqui solo tenemos que elegir el numero que hay que marcar para unirse a la sala(777) , y el nombre de la sala.

Configuración Móvil

Primero necesitamos descargar Zoiper ,aplicación que permite voip ( https://play.google.com/store/apps/details?id=com.zoiper.android.app&hl=es_419 )
Abrimos la aplicación y introducimos los datos de la extensión creada anteriormente y la dirección IP del servidor

Ahora solo falta meternos en la sala de conferencia que se hace marcando el numero 777
