Este es un intercomunicador modular para auriculares del tipo “todos hablan y escuchan”. Es muy apropiado para un sistema de comunicación entre camarógrafos de un pequeño estudio de televisión. Ideal para nuestra aula de Sistemas Audiovisuales. En la televisión profesional, el Realizador que se encuentra en la sala de control debe dar continuamente indicaciones a los camarógrafos sobre los planos y los movimientos de las telecámaras. Por lo tanto, es fundamental que la comunicación se pueda hacer simultáneamente entre todos sin necesidad de apretar ningún pulsador y que el sistema sea simple de construir y de usar.

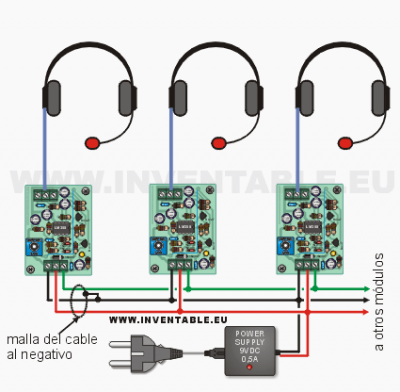

Es circuito es modular y permite conectar dos o más auriculares con micrófono entre si. A cada módulo se puede conectar un solo auricular y por lo tanto será necesario construir tantos módulos como auriculares deseemos usar. Podemos agregar posteriormente nuevos módulos con auriculares conectándolos simplemente al cable principal sin necesidad de modificaciones al sistema ya existente. Todos los módulos se conectan en paralelo entre si.

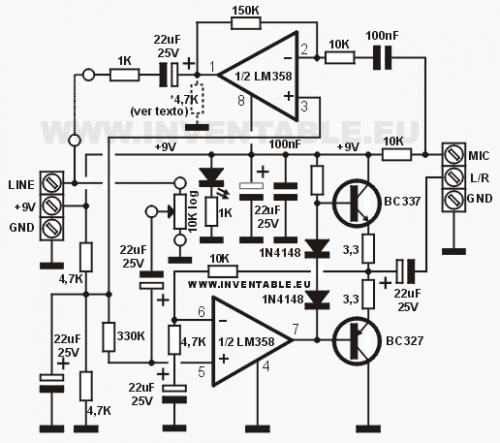

En la figura podemos ver el circuito electrónico de un módulo que usa el conocido circuito integrado LM358. Este integrado contiene dos amplificadores operacionales para uso general. Uno de ellos sirve para amplificar la señal del micrófono mientras que el segundo, junto con los transistores BC327 y BC337 son un pequeño amplificador audio de baja potencia para auriculares con control de volumen. El amplificador operacional del micrófono usa la clásica configuración llamada “inversora” porque la señal del micrófono entra al operacional por la entrada inversora mientras que la no inversora se encuentra conectada a una masa virtual de 4,5 voltios.

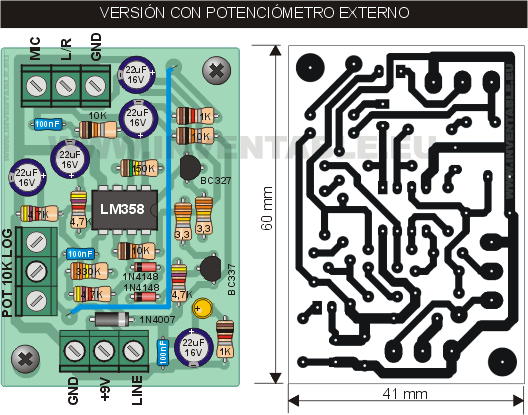

• 2 resistencias de 3,3 ohms 1/4 Watt
• 1 resistencia de 1K 1/4 Watt
• 4 resistencias de 4,7K 1/4 Watt
• 3 resistencias de 10K 1/4 Watt
• 1 resistencia de 150K 1/4 Watt
• 1 resistencia de 330K 1/4 Watt
• 1 potenciómetro 10K logarítmico
• 2 capacitores de 100nF
• 5 capacitores electrolíticos de 22uF de 16V o 25V
• 1 diodo 1N4005 o 1N4006 o 1N4007
• 2 diodos 1N4148
• 1 diodo led 3 mm
• 1 transistor BC337
• 1 transistor BC327
• 1 circuito integrado LM358
• 1 zócalo circuito integrado DIP 8 pins
• 2 (o 3 en base a la versión) conectores de 3 vias
