—–Manual de mesa de audio—–
MESA DE AUDIO DE TV.(RESUMEN PARA DOKUWIKI)

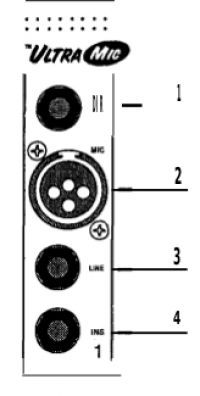

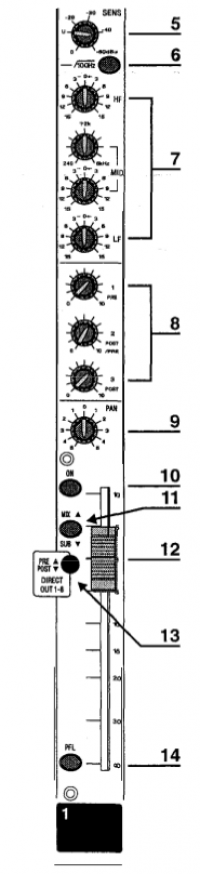

CONOCIENDO SU CONSOLA: Canal de Entrada Mono
1 SALIDA DIRECTA Una salida directa dedicada, que permite la conexión directa a dispositivos externos, por ejemplo como envío a multipista o a unidades de efectos.
2 ENTRADA DE MICRO La entrada de micro acepta conectores de tipo XLR y está diseñado para acomodar una amplia gama de señales BALANCEADAS o NO BALANCEADAS. Los micrófonos profesionales dinámicos, de condensador o de cinta son mejores porque son de BAJA IMPEDANCIA. Puede usar micrófonos económicos de ALTA IMPEDANCIA, pero el ruido de fondo será mayor. Si activa la ALIMENTACION PHANTOM (en la parte superior derecha del mezclador), el conector ofrece una tensión de alimentación adecuada a los micrófonos profesionales de condensador.
3 ENTRADA DE LINEA Acepta jacks TRS de tipo A de 3 polos. Use esta entrada para fuentes diferentes de micrófonos, como teclados, cajas de ritmos, sintetizadores, grabadores de cinta o guitarras. La entrada es BALANCEADA para reducir el ruido y obtener una calidad máxima de los equipos profesionales, pero puede usar fuentes NO BALANCEADAS cableando los jacks como se muestra más abajo, aunque debe mantener la longitud de los cables tan corta como sea posible. Desconecte cualquier cosa en la entrada de MICRO si desea utilizar este conector. Ajuste el nivel de entrada usando el potenciómetro SENS.
4 PUNTO DE INSERCION El punto de inserción no balanceado, pre-EQ es un punto de corte en el camino de la señal, permitiendo añadir en éste limitadores, compresores, ecualización especial u otros procesadores de dinámica. El punto de inserción es un conector jack tipo A de 3 polos que normalmente está en “bypass”. Al insertar un jack se corta el paso de la señal, justo antes de la sección de ecualización.

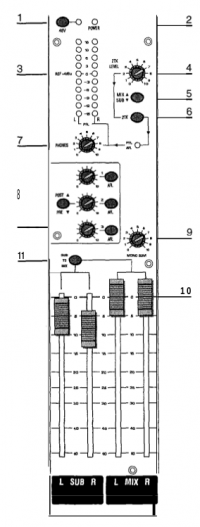

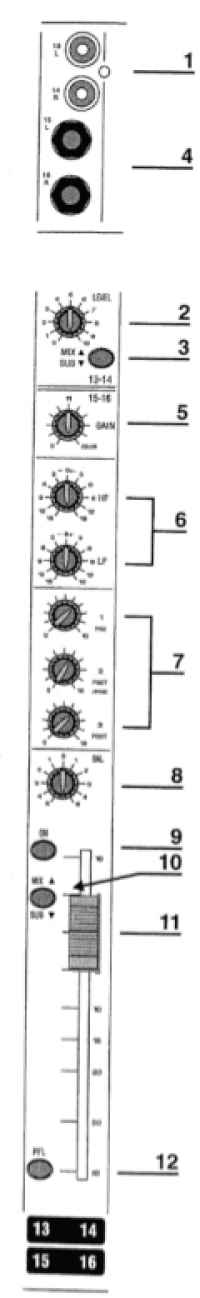

AUX AFLs Igual que los conmutadores PFL en los canales, puede monitor-izar cada salida AUX pulsando el botón AFL. Este envía la señal de salida AUX al MONITOR o los AURICULARES, reemplazando a cualquier señal existente (normalmente el monitor recibe MIX, SUB o 2TK, ver arriba). Los MEDIDORES también cambian la fuente seleccionada para mostrar la señal PFL/AFL y el LED PFL/AFL se ilumina para avisar de que un botón PFL o AFL está pulsado. Al soltar el botón, el monitor vuelve a la fuente seleccionada.
AUX 2 POST/PRE Los canales de entrada ofrecen envíos AUX 2 pre y post-fader, que pueden seleccionarse en toda la mesa en la sección master. Pulse el botón POST/PRE para hacer todos los envíos AUX 2 de los canales pre-fader. Esto significa que no se verán afectados por la posición de los faders del canal, haciéndolos ideales para FOLDBACK o MONITORES. Al soltar el conmutador, los envíos AUX 2 son post-fader, y subirán o bajarán con el fader de canal. Esto es mas adecuado para envíos a efectos, que tienen que desvanecerse con la fuente asociada.
9 SUMA MONO Las señales de mezcla izquierda y derecha se suman en una salida MONO en un jack tipo A de tres polos. El nivel de salida se ajusta con el control rotativo dedicado. Si se requiere la monitorización de la salida mono, puede hacerse en el equipo externo que alimenta o en una entrada libre de la mesa.
10 FADERS MASTER Los FADERS MASTER ajustan el nivel final de las salidas MIX y SUB, disponiendo de faders separados para cada salida. Normalmente deben estar situados en la marca “0” si las ganancias de entrada han sido correctamente ajustadas, para ofrecer el recorrido máximo en los faders para un control más fino.
1 1 SUB A M I X Las salidas SUB pueden usarse como salidas independientes de la cónsola, o usarse como subgrupos reales, direccionados a las salidas de mezcla principal. Cuando el botón no está pulsado, la señal SUB sólo va hacia las salidas SUB. Al pulsar el botón, las señales post-fader SUB izquierda y derecha se direccionan a MIX izquierda y derecha respectivamente. Las salidas SUB permanecen igual.
